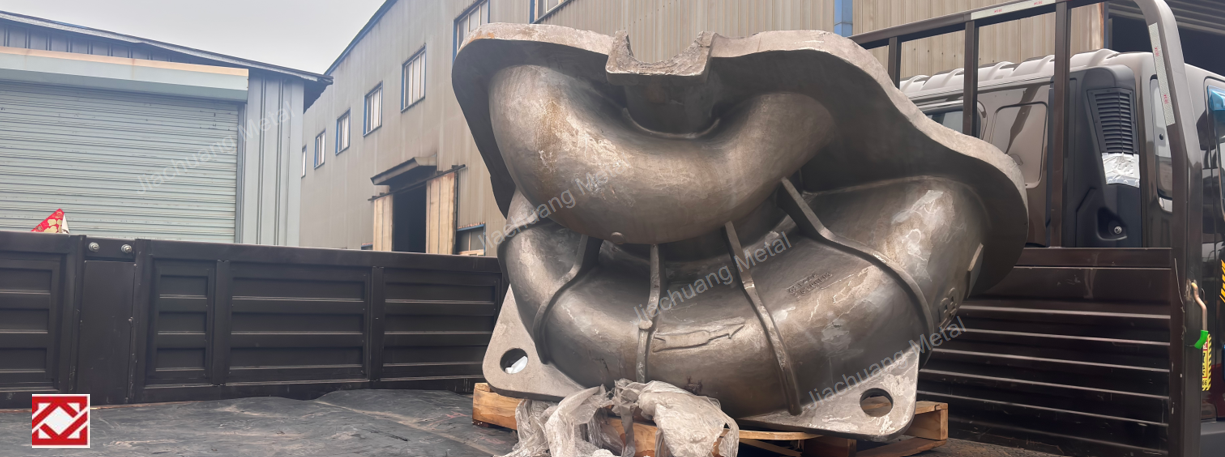

يُعدّ صب الرمل حاليًا عملية الصب الأكثر استخدامًا وقابلية للتكيف في التطبيقات الصناعية، وهو مناسب بشكل خاص لتصنيع أجسام المضخات الكبيرة والثقيلة والمعقدة هيكليًا.
أو مصنوعة من مواد سبائك خاصة (مثل الفولاذ المقاوم للصدأ أو الفولاذ المزدوج).
بالمقارنة مع صب القوالب، فإن صب الرمل لا يتقيد بحجم أو وزن القطعة؛ وبالمقارنة مع الصب الدقيق، فإن تكاليف القوالب فيه أقل وهو أكثر ملاءمة لإنتاج القطعة الواحدة أو الدفعات الصغيرة.
فيما يلي تحليل معمق لعملية صب الرمل لأجسام المضخات، يغطي جميع الجوانب بدءًا من تقنيات التشكيل والتحديات الرئيسية وصولًا إلى معايير الصناعة.
تقنية تشكيل النواة
في تصنيع أجسام المضخات، ينقسم صب الرمل بشكل أساسي إلى تقنيتين رئيسيتين للقولبة، وهما اللتان تحددان دقة وجودة سطح المسبوكات:

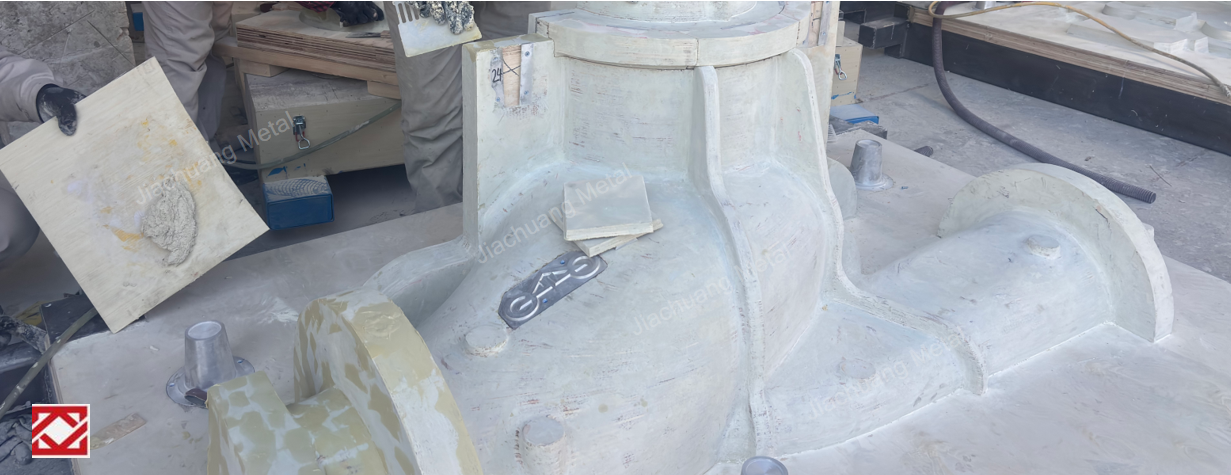

صب الرمل الراتنجي
المبدأ: باستخدام الراتنج كمادة رابطة، يتم خلط الرمل الأصلي وملء الفراغات حول النموذج، مما يشكل قالب رمل صلب بعد المعالجة.
الميزات: يتميز قالب الرمل بقوة عالية، ودقة أبعاد فائقة للمسبوكات، وتشطيب سطح أفضل مقارنة برمل الطين التقليدي.
الاستخدام: يُستخدم على نطاق واسع في إنتاج أجسام المضخات المتوسطة والكبيرة، ومضخات الشفط المزدوج، وأغلفة المضخات متعددة المراحل. على سبيل المثال، تستخدم شركات المسابك الكبيرة مثل جيانغسو وانهانغ تقنية رمل الراتنج لإنتاج مصبوبات المضخات والصمامات التي تزن عدة أطنان.
الطباعة الرملية ثلاثية الأبعاد
المبدأ: استخدام تقنية الطباعة ثلاثية الأبعاد لرش طبقات الرمل وربطها مباشرة، مما يلغي الحاجة إلى القوالب الخشبية أو المعدنية.
المزايا: فهو يختصر دورة البحث والتطوير بشكل كبير، ويتيح إنشاء قنوات تدفق داخلية معقدة (مثل غرف الضغط الحلزونية الشكل) لا يمكن تحقيقها بالعمليات التقليدية، ويزيل الأخطاء الناتجة عن أسطح الفصل.
التحديات والحلول التقنية الرئيسية

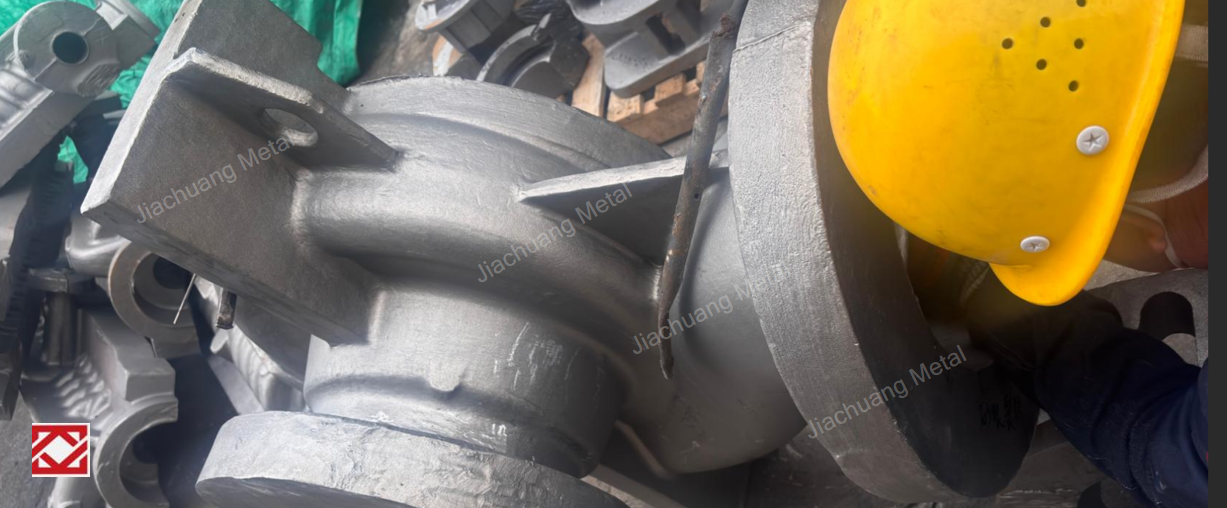

يتميز غلاف المضخة (وخاصة غلاف المضخة الطاردة المركزية) عادةً بقنوات تدفق حلزونية معقدة وسماكة جدار غير متساوية، مما يجعلها عرضة للعيوب أثناء صب الرمل.
عيب التصدع
سبب:
خصائص المادة: على سبيل المثال، يتميز الفولاذ المقاوم للصدأ المارتنسيتي CA15 بضعف التوصيل الحراري ويخضع لتمدد الحجم أثناء تحول الطور، مما يجعله عرضة للتشقق البارد.
التصميم الهيكلي: إن سمك جدار المكونات مثل شفة جسم المضخة وأقدام الدعم (≥70 مم) أكبر بكثير من سمك جدار غلاف المضخة (حوالي 15 مم)، مما يؤدي إلى إجهاد حراري كبير بسبب معدلات التبريد غير المتساوية.
مقاومة الرمل: إن القوة المفرطة لرمل الراتنج وخصائصه الضعيفة في الخضوع تعيق انكماش المسبوكات.
حل:
تحسين العملية: التحكم في وقت فك القالب (على سبيل المثال، 4-6 ساعات بعد الصب) لمنع حدوث تشققات التبريد المبكرة الناتجة عن فك القالب.
المعالجة الحرارية: بعد فك القوالب، يتم وضع المسبوكات على الفور في الفرن للحفاظ على درجة حرارة عالية (1100-1150 درجة مئوية)، يليها تبريد سريع أو تدريجي للتخلص من الإجهاد ومنع تكوين الهياكل الهشة.
التحكم في التركيب: التحكم بدقة في محتوى الكربون (على سبيل المثال، أقل من 0.1٪) لتقليل إجهاد التحول الطوري المارتنسيتي.
2. النوى والفتحات الهوائية
التحدي: تتكون قنوات تدفق المدخل والمخرج لجسم المضخة عادةً من لباب رملي. تتطلب طريقة الصب الأفقي التقليدية عددًا كبيرًا من دعامات اللباب الرملي لتثبيته، مما يؤدي غالبًا إلى مسامية أو ضعف في التماسك عند مواقع الدعامات، وبالتالي حدوث تسرب أثناء الاختبار الهيدروستاتيكي.
حل:
قلب رملي رأسي: قم بتغيير طريقة التشكيل عن طريق وضع قلب الرمل المدخل والمخرج بشكل رأسي، باستخدام الجاذبية للقفل الذاتي لتقليل أو إلغاء الحاجة إلى دعامات القلب.
الطباعة المتكاملة: إن استخدام تقنية الطباعة ثلاثية الأبعاد لإنتاج حشوات رملية مجوفة مع أضلاع تقوية داخلية لا يضمن فقط قوة عالية، بل يلغي أيضًا الحاجة إلى التجميع، مما يزيل مخاطر أخطاء التركيب ومسامية الغاز عند اللحامات.
