30 مارس 2026

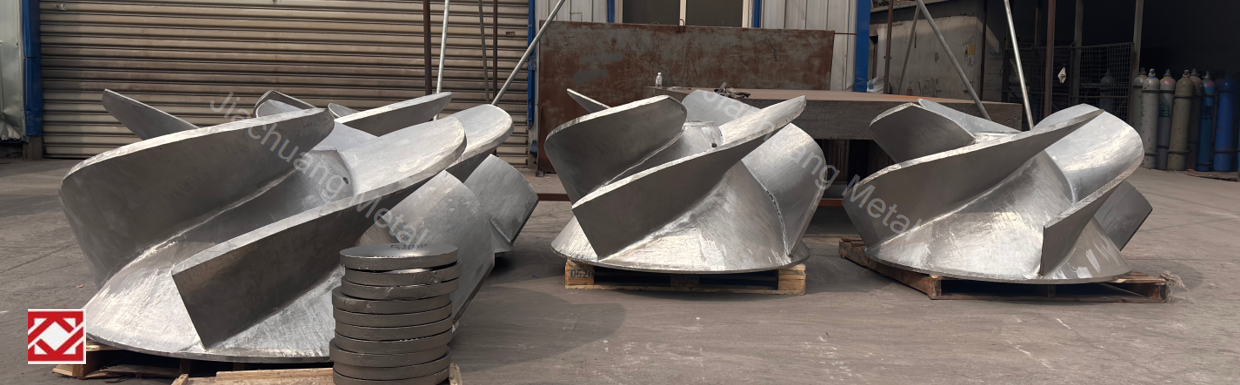

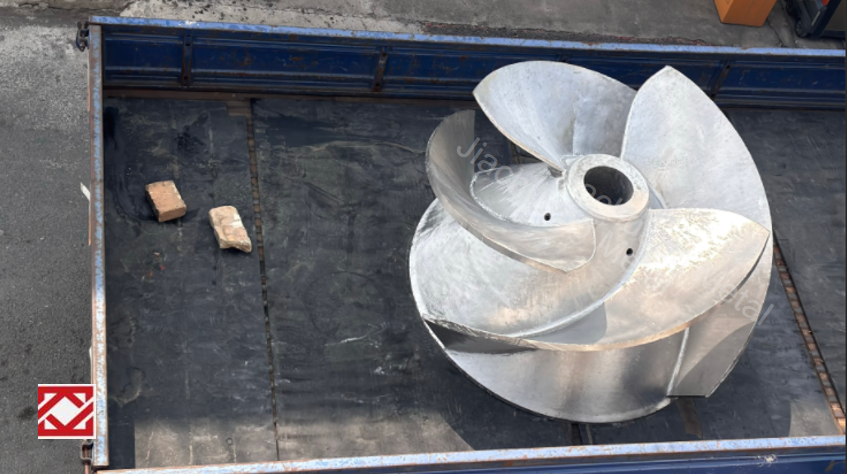

تم تصنيع دافعة مضخة التدفق المحوري الرأسي من مادة الفولاذ المزدوج 2205، وذلك بشكل أساسي للتعامل مع ظروف العمل المسببة للتآكل الشديد مثل مياه البحر والصناعات الكيميائية، من أجل تحسين عمر الخدمة والموثوقية التشغيلية للمعدات بشكل كبير.
لماذا تختار الفولاذ المزدوج 2205
الفولاذ ثنائي الطور 2205 (UNS S32205/EN 1.4462) هو فولاذ مقاوم للصدأ ثنائي الطور ذو بنية أوستنيتية وفيريتية. يتفوق أداؤه الشامل بشكل كبير على أنواع الفولاذ المقاوم للصدأ العادية مثل 304 و316L، مما يجعله مناسبًا بشكل خاص للبيئات القاسية.
مقاومة ممتازة للتآكل: إن محتواه العالي من الكروم (22٪) والموليبدينوم (3٪) والنيتروجين يجعله مقاومًا للغاية للتآكل النقطي والتآكل الشقوقي في البيئات التي تحتوي على الكلوريد مثل مياه البحر والصناعات الكيميائية، وهو متفوق بكثير على 316L.
قوة عالية ومقاومة للتآكل: قوة الخضوع الخاصة به تبلغ ضعف قوة الفولاذ المقاوم للصدأ الأوستنيتي العادي (≥ 450 ميجا باسكال)، مما يعني أنه يمكن تصميم المروحة لتكون أرق ولها مقاومة ممتازة للتآكل والإجهاد.
مقاومة ممتازة للتآكل الإجهادي: يمكن لبنيتها المجهرية الفريدة ثنائية الطور أن تقاوم بشكل فعال تشقق التآكل الإجهادي الناتج عن الكلوريد، وهو نمط فشل شائع للفولاذ المقاوم للصدأ العادي في بيئات معينة.
توصيات بشأن عملية التصنيع والاختيار
إن هيكل المروحة في مضخات التدفق المحوري الرأسي معقد ويتم تشكيله عادةً باستخدام عمليات الصب الدقيقة (مثل صب رغوة السيليكا المفقودة).
مزايا العملية: تُمكّن عملية الصب الدقيق من تشكيل المنتج بأبعاد قريبة من الشكل النهائي، مع دقة أبعاد عالية (تصل إلى مستوى CT5) وتشطيب سطح ممتاز (Ra1.6). وهذا يقلل بشكل كبير من الحاجة إلى عمليات التشغيل اللاحقة، مع ضمان بنية مجهرية داخلية متجانسة وكثيفة للمسبوكات، وهو أمر بالغ الأهمية لتحسين أداء مادة 2205.
المعالجة اللاحقة الرئيسية: بعد الصب، تُعد المعالجة الحرارية للمحلول الصلب (والتي عادةً ما تتبعها عملية تبريد سريعة عند درجة حرارة 1050-1100 درجة مئوية) ضرورية. تضمن هذه الخطوة حصول مادة 2205 على البنية المجهرية المطلوبة بنسبة 50:50 من الأوستنيت والفريت، وتزيل الإجهادات الداخلية، وتحقق مقاومة مثالية للتآكل.
اقتراح للاختيار:
بالنسبة لنقل مياه البحر التقليدية، والوسائط الكيميائية، وظروف العمل الأخرى، فإن اختيار المراوح المصنوعة من مادة 2205 يمكن أن يوفر بالفعل أداءً ممتازًا وعمر خدمة طويل، مع فعالية عالية من حيث التكلفة.
إذا كانت ظروف العمل قاسية، مثل بيئات أعماق البحار، أو التركيزات العالية للغاية لأيونات الكلوريد، أو البيئات الحمضية والقلوية القوية، فينبغي النظر في استخدام مادة 2507 ذات مقاومة أقوى للتآكل.
